　　薄膜開關是具有一定彈性的絕緣材料層組成的一種多層結構（平麵）型（非製鎖）按鍵開關，集按鍵、指示元件、儀器麵板等功能為一體。薄膜開關的動作隻由彈性薄膜的垂直方向彈動實現，彈性薄膜雖然經過百萬次的蠕動，且蠕動時的幅度很小，僅為0.1-0.3MM，加之材料選擇的合理性，因此薄膜材料能夠承受一百萬次以上的大壽命而不變形，這些都是決定了薄膜開關的耐久性。那麽，薄膜開關的基本結構和工作原理是如何的呢？下麵91视频网站一起來看下吧！

　　一、薄膜開關基本結構

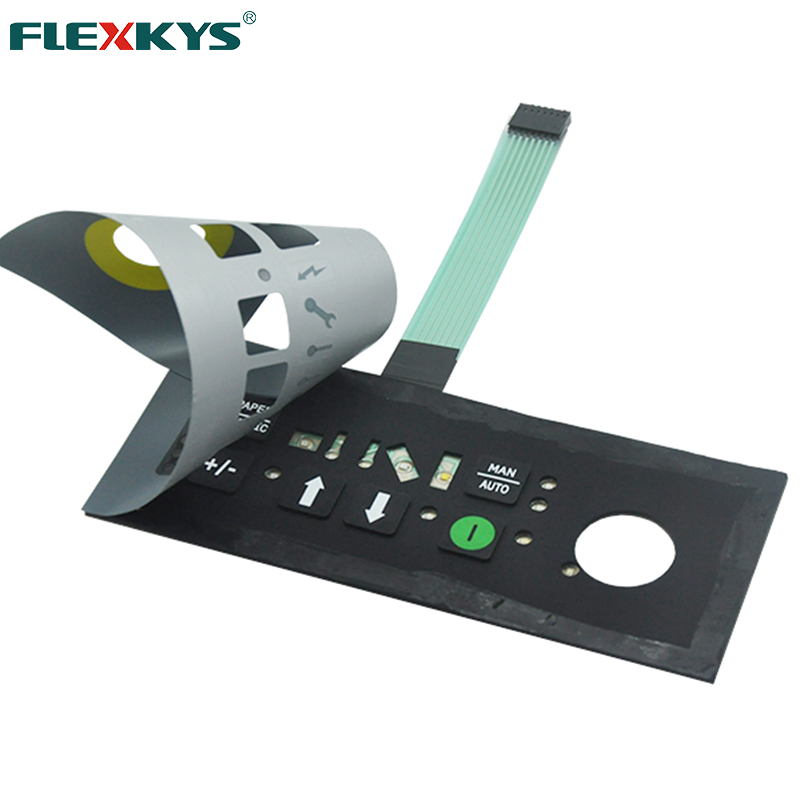

　　一般來說，常見的薄膜開關主要由6層材料組成，按照從表到裏的順序分別是麵板、麵膠、上電路、隔離層、下電路、底膠。下麵分別介紹各層結構：

　　1、麵板：麵板是整個薄膜開關的"外衣"，在適當安排好按鍵的基礎上，通過不同的顏色、圖案、按鍵形狀，對整個薄膜開關起到必要的裝飾作用。麵板層最主要的作用在於起標識和按鍵作用，所以選用材料必須具有高透明度、高油墨附著力、高彈性、防折性等特點。

　　2、上電路、下電路：上、下電路是薄膜開關的電器組成部分，也是開關的"關""鍵"所在，其性能直接影響到開關電器性能的好壞，主要是由在薄膜上印上一層導電材料而形成。上、下電路擔當的是開關閉合所必備的兩個觸電角色，其厚度一般在0.05--0.175MM以內，最常見的是用0.125MM PET。

　　3、麵膠、隔離層、底膠：這三層結構的材料都是雙麵膠，由於在開關結構中所處的位置不同而有不同的名稱。三層雙麵膠由各自所處的層次不同而有不同的厚度，這個主要是根據開關的厚度、按鍵的操作力來決定的。
